兩種國內常見的管樁生產線設備布局方案解析

2018-09-13 16:29:36

由于工程建設對管樁用量的大量需求

，PHC管樁生產線也像雨后春筍般涌現，例如無為縣的劉渡
、巢湖的銀屏山、蕪湖市的三山和馬鞍山的銅閘相繼建成或正在興建之中
。筆者對管樁生產線進行了學習和研究
，同時也考察了國內的許多廠家和生產線，并且自己也主持設計了馬鞍山的一條管樁生產線?div id="d48novz" class="flower left">
，F(xiàn)對管樁生產線的設計提一點自己看法
，供參考
。

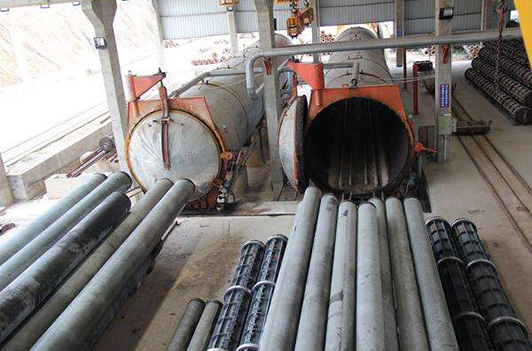

蒸養釜

一

、管樁的結構

管樁是由C80混凝土、預應力鋼筋骨架以及鋼構的端頭板和樁套箍等幾部分組成

。

管樁混凝土所用水泥為強度等級不低于42.5MPa的硅酸鹽水泥

、普通硅酸鹽水泥或礦碴硅酸鹽水泥
，其質量應符合GB175-2007《通用硅酸鹽水泥》的規定
；其他材料有細骨料砂、粗骨料碎石、減水劑
、水等
。

預應力鋼筋骨架由PC鋼棒和低碳鋼熱軋圓盤條螺旋筋采用滾焊機自動焊接而成

，PC鋼棒的質量應符合GB/T5223.3-2005《預應力混凝土用鋼棒》的規定。

鋼構的端頭板性能應符合JC/T 947-2005《先張法預應力混凝土管樁用端板》的規定

，材質應采用Q235B
。

二、生產線的設計

1. 管樁生產線工藝流程

計量→攪拌→布料→預應力張拉→離心成型→蒸汽養護→放張脫?div id="4qifd00" class="flower right">

！邏赫麴B(yǎng)→成品檢驗→成品堆場。生產工藝流程圖見圖1
。其基本要求是工藝流 暢
、簡潔、減少運輸
、減少交叉作業
。保證各流程的平衡作業，以防出現各道工序互相影響的現象
。

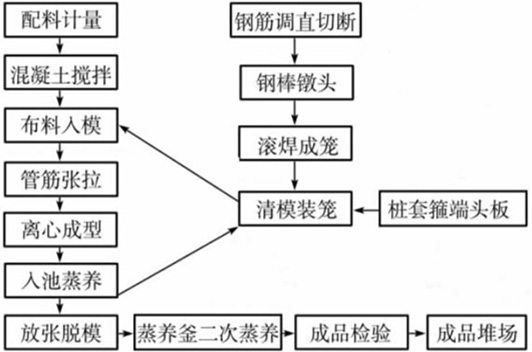

管樁生產工藝流程圖

圖1 管樁生產工藝流程圖

2. 工藝設備的選擇

工藝設備的選型首先要根據工藝流程、各道工序的平衡來確定

，從經濟性和合理性兩方面考慮
，按每班工作10h，產量220?270條選擇設備
。先確定混凝土的產量
，需1.5m3混凝土攪拌機2臺
，產出的混凝土供6臺離心機生產
，根據混凝土管樁的預養時間和蒸養時間的需求，建3m×15m×2.5m蒸養池10個
，其他設備可選擇滾焊機2臺
，張拉機2臺，蒸壓釜3臺
，鐓頭機4臺，切斷機1臺
，混凝土布料車4臺
，行車4?5臺。

混凝土攪拌機有3種。一是立軸式強制混凝土攪拌機

，二是雙軸臥式混凝土攪拌機
，三是立軸行星式混凝土攪拌機。管樁混凝土介于塑性與干硬性之間
，坍落度比較小，一般為2?5cm
，我們選用立軸行星式混凝土攪拌機
，該機型的優點是攪拌葉由多組攪拌臂組成，既有公轉又有自轉
，運動軌跡復雜
，攪拌強烈
、均勻
，可縮短攪拌時間，拆卸維修容易
。馬鞍山以生產Ф300mm?Ф500mm管樁為主
，經比較，選用山東圓友集團產1.5m3混凝土攪拌機
。

對于其他設備，切斷機以可切Ф7 mm?Ф11mm鋼筋即可

；張拉機需根據管樁規格和型號來選擇
，小型管樁可選100t的張拉機，為了考慮生產余量
，我們選用了200t的張拉機
；離心機選用Ф300mm?Ф600mm通用型；蒸養釜以長度為2?3根樁長再加400mm間隙
，高度為3.2m；滾焊機選用Ф300mm?Ф600mm通用型
；鐓頭機選擇可鐓Ф7mm?Ф11mm的鐓頭機
。

3. 生產工序平衡的確定

生產車間設計的一個中心內容就是如何確定各生產工序的平衡，使每道工序的生產時間相等

，做到生產工藝流程的各道工序進行均衡有序地生產
，使產品能在各道工序中按照設定的節奏有序順暢地進行。工序節奏主要由工藝設備和人員來決定
，管樁生產線的工序平衡，一般以混凝土攪拌工序的時間為依據，按照攪拌工序的時間來確定各道工序所需的生產設備和數量
，以滿足生產工藝的需求
。

三、管樁生產線的布局

管樁生產線的布置一般分為兩種

，一是直線型布置
，另一種是環型布置
。直線型將布料
、合模
、張拉
、離心、蒸養
、拆模
、裝籠筋
、裝車等主要工序全部集中在一個車間內
，將鋼筋切斷、鐓頭
、滾焊
、套箍端頭板制作等放在輔助車間內，物流方向為直線型來回往復
。環型布置將主要工序分為兩個車間，其中張拉
、離心
、蒸養工序放在一個車間內，將布料
、合模
、拆模、裝籠筋
、裝車和輔助工序鋼筋切斷、鐓頭
、滾焊和套箍板制作等放在另一車間內
，物流方向為環型循環。

無為縣劉渡的生產工藝為環型平面布置

，巢湖銀屏山的生產工藝為直線型布置
。這兩種布置各有特點，直線型布置的優點是布局緊湊，占地少
，投資小。缺點是多臺吊車在一條軌道上
，主要工序過于集中
，各道工序的步距節奏要相互銜接，緊密配合
，行車的接力地點和時間一定要相互吻合
，否則有一個節點出現問題或延誤，就會影響到全廠的生產
，因而對管理要求嚴格，工人素質要高
。另外
，由于行車在廠房內頻繁往復，工人須多次避讓
，生產工人操作必然會受到一定的影響
，安全性較差。環型布置的優點是吊車無須往返都吊貨
，物流方向是向一個方向進行循環，各工序間的步距節奏要求沒有直線型那樣嚴格
，各自工序可有一定的可支配的時間
，各工序間的相互干擾減少，廠房的空間大
，工人避讓吊車的時間大為減少
，生產安全性明顯好于直線型布置，生產管理要比直線型容易
，機械化程度高
。其缺點是廠房面積大
，增加了過渡車和轉運工序
，投資和生產成本要高于直線型布置。綜合考慮
，筆者傾向于環型的生產布局
。兩種布置形式如圖2和圖3所示。

直線型布置兩條生產線

圖2 直線型布置兩條生產線

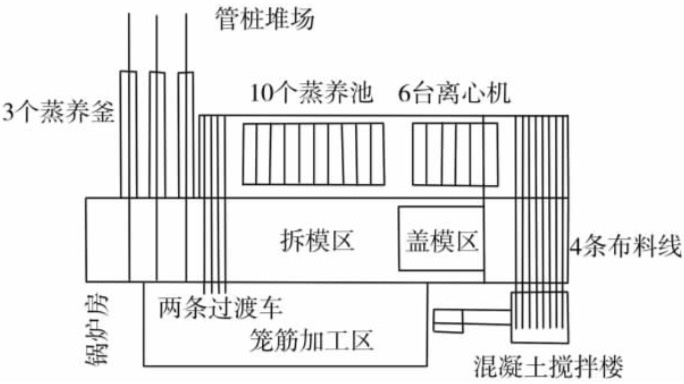

環型布置一條生產線

圖3 環型布置一條生產線

四

、廠房設計要求

考慮到生產安全

、物流順暢和施工操作方便，車間的跨度可按單節樁的最長樁長再加5m或7m進行設計
。同時也可按兩節樁長再加 3m或5m進行設計
。行車的軌頂標高一般為7.5m左右。行車選雙勾型
，每個7.5t，廠房的間數以能滿足上述生產工藝要求即可
。管樁的堆放場地既可選用門式吊車
，也可用橋式行車。每個離心機之間要設一道2m高安全防護墻
。廠房頂要考慮采光的問題
，每 隔一個房間要設置一采光帶，廠房在蒸養池頂處要設一氣樓或排氣通風孔
。砂石料場要能存放3d的堆料
。

五

、結語

PHC管樁生產車間的設計經過多年來的探索， 特別是近幾年的發展

，現已日趨成熟
，兩種布局方案各有特點。各企業可根據各自的管理水平
、人員素質
、資源配備、地形地貌等實際情況
，在管樁流水作業順暢的前提下，確定各自的布局設計
，選擇最適合自身特點的工藝裝備
，以尋求最佳的性價比和最大的經濟效益。
