本項目每條生產線的設計產能為年產量150萬米，生產線每月產量為13萬米
，按月生產天數26天，每天兩班倒計算
，即每條生產線產量為2500米/班
，按管樁平均生產長度12.5米/條計算，每條生產線產量為200條/班
。根據H公司近幾年的銷售情況
，結合公司的發展規劃，產品品種設計以500系列管樁為主導產品
，兼顧生產400系列管樁和300系列管樁
。項目設計人均日產量不得低于60米/人，目標值是80米/人。設計單位面積生產效率（年產量/占地面積）不低于100m/ m2
。除此之外
，項目要求適應日益嚴峻的勞動力短缺和滿足越來越嚴格的環保、安全相關條例
。
2.2 產量產品分析
根據項目設計目標的內容
，結合近幾年公司銷售情況以及管樁市場的發展，預判未來五到十年的市場走勢
，并結合公司長遠發展的戰略規劃，對生產目標進行細分
，分析各規格產品的產量及占比情況
。對項目P-Q關系分析并判斷項目布置的方向。產品產量細分情況詳見表4-1
。
根據表4-1數據內容作出圖4-1項目P-Q圖
，圖中的P-Q曲線較為“平淺”
，建議將各種產品聯合在同一個總布置圖內
，采用通用的輸送方式對各類產品物流運輸
。
表4-1 管樁各規格目標產量

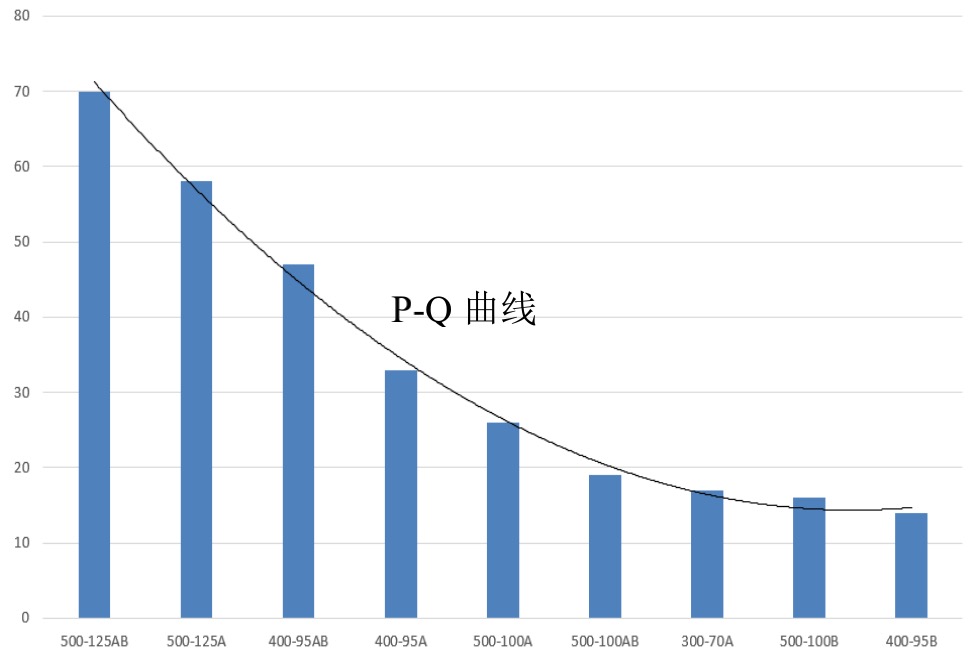

圖4-1 項目P-Q圖
2.3 項目規劃用地
本項目的規劃總平面圖如圖4-2
，項目所在廠區共有四條生產線，本項目計劃將二廠區的舊廠房及生產線拆除重建
，改建新的生產廠房。本項目使用部分原有的輔助部門
，如鍋爐房供汽、砂石原材料露天倉庫
、辦公樓等，本項目不涉及上述輔助部門的規劃布置。二廠區改造用地近似于一塊長方形地塊
，長280米
，寬130米，設計布局兩條生產線
，東西分布，四周和中間預留 10米道路
。本項目每條生產線實際規劃用地為長125米，寬110米
，面積為13750平方米
，約21畝。

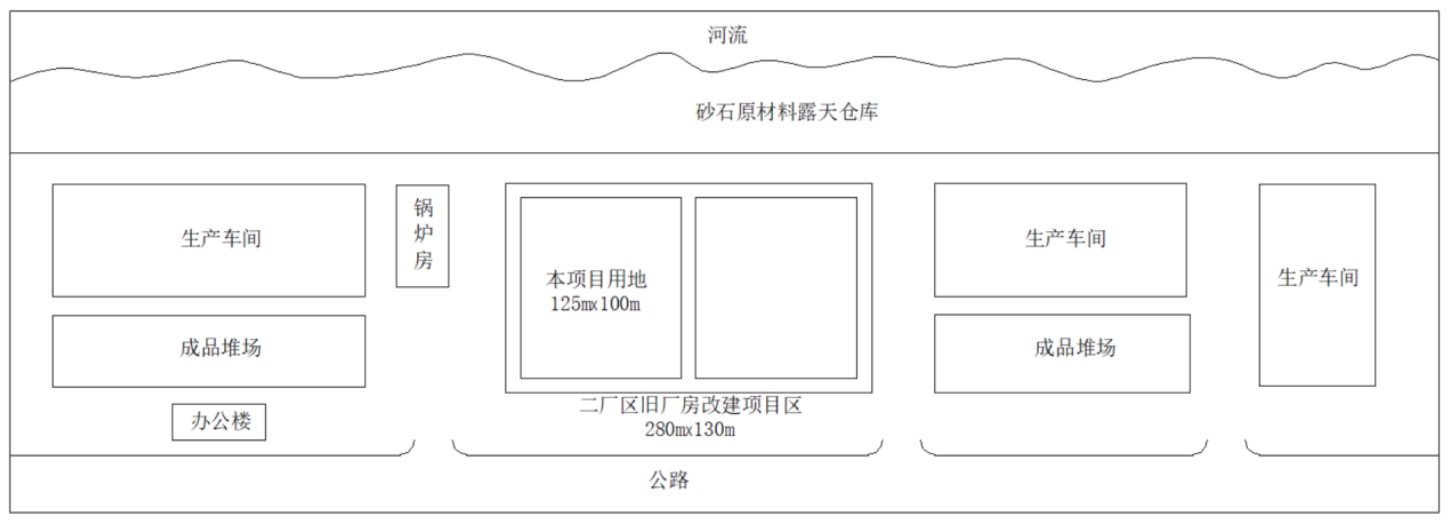

圖4-2 項目規劃用地示意圖
2.4 工藝布置原則
（1）按照先進合理
、經濟適用的指導思想
，采用國內外行業及相關技術領域中的新工藝、新技術
、新材料及新裝備
，充分挖掘利用公司現有的生產能力
，盡可能提高自動化程度，減少用人
，確保項目設計的科學性、先進性
、合理性、適用性
。
（2）堅持高起點規劃，高標準實施原則
，采用先進技術，全面提高產品質量及技術含量
，增強企業的技術素質和綜合實力。
（3）認真貫徹執行專業化協作和社會化生產的方針
，更多考慮協作生產的可能性
。
（4）工藝布置按工藝流程進行，盡可能減少車間內運轉次數及運輸量
，進行物流分析同時兼顧各工藝工序流程的特殊要求
。
（5）按照安全生產的要求：離心車間需要采取隔音措施
，隔離并獨立出離心車間
，盡量遠離操作人員密集區
，以隔絕離心機高速運轉時產生的高分貝噪音和振動，為改善生產環境
，符合安全生產要求。
（6）本次規劃考慮到最大產品規格為500-125系列15米長管樁
，管樁加模具總重達13噸
，生產車間橋式起重機選用7.5T+7.5T雙梁雙小車系列
，成品堆場行車一次吊運3條管樁
，加上自動吊具自重，成品堆場橋式起重機選用10T+10T雙梁雙小車系列
。
三、生產設備選型
3.1 設備選型的原則
項目在設備選型時需充分考慮新工藝下的設備匹配問題
，在結合產業升級的背景下，盡量選用高效
、高質
、節能的設備
，以提高企業的生產效率、產品質量
，減輕工人勞動強度，降低企業生產成本
。當然
，新設備還需考慮設備的成熟度和穩定性。以下對項目中涉及的主要設備
、大型設備和關鍵設備進行選型分析，為設施布置設計SLP法提供設備資料
。
3.2 編網設備選型
編網設備的生產效率瓶頸出現在機器手自動穿鋼筋的環節
，目前有的設備采用單一鋼筋抓取夾具
，一次只能穿一條鋼筋；也有設備采用的是一次抓取4條筋的夾具
，在效率上明顯提升。以500-125AB的12條鋼筋為例：一次抓1條鋼筋的夾具
，整個穿筋
時間需要54秒；而一次抓4條鋼筋的穿筋時間只需33秒
。因此，本項目選擇多筋抓取式自動編網設備以提高生產效率
。按照每條生產線200條/班計算
，需配置2臺編網設備/條線，共配置4臺編網設備
。
3.3 攪拌設備選型
強制式攪拌機比自落式攪拌機的攪拌效率更高
，考慮到生產線的設計產量大，因此本項目選擇4.5m3雙臥軸攪拌機以提高生產效率
。按照每條生產線200條/班計算，約消耗360m3混凝土/班
；4.5m3雙臥軸攪拌機，按0.7出料系數計算
，每盤料出混凝土拌合料3m3
，每盤料攪拌時間3分鐘，等待時間2分鐘
，按每班10小時計算，則4.5m3雙臥軸攪拌機可攪拌混凝土料360m3混凝土
，滿足生產需要
。因此每條生產線需要配置1臺4.5m3雙臥軸攪拌機
，共配置2臺攪拌機。
3.4 喂料設備選型
喂料設備有移動喂料車
、無擋板固定喂料斗和泵送喂料設備3種
，考慮到泵送喂料設備的優勢明顯
，而且屬于設備自動化的發展方向
，日后隨著技術的發展，在材料成本和保養成本方面相信能有下降的空間
，因此
，本項目選擇泵送喂料設備以提高生產設備自動化水平。按照每條生產線200條/班計算
，按每班10小時有效生產時間計算
，則每條生產線需要配置2臺68系列泵送喂料設備，共配置4臺泵送喂料設備
。
3.5 離心設備選型
離心設備設計選擇更為節能、靈活的一拖一式交流變頻控制離心機設備
。根據第三章介紹的離心時間，為了盡量提高生產效率
，在離心質量相似的情況下每個離心速度都盡量選擇較短的離心時間，以500樁離心時間為準
，總離心時間一般設為 15min
，加上準備時間5min
，單臺離心機生產效率為20min/條樁
，按每班有效生產時間10小時計算，單臺離心機產量為 30條/班
，每條生產線需要配置7臺離心機才能滿足生產需要，共配置14臺一拖一離心機
。
3.6 蒸汽養護設備選型
（1）蒸養設備
蒸養設備是管樁生產的能耗大戶，考慮到保溫方面
，本項目選擇窯式蒸養隧道作為管樁常壓蒸養設備。窯式蒸養隧道一般設置為3.6米寬
，以500樁為計算依據
，每車管樁可存放7條樁
，若按每條隧道3車樁計算
，則每條生產線需要配置6條窯式蒸養隧
道，占地面積為寬20米
，長24米。
（2）蒸壓設備
常用的管樁蒸壓釜直徑有2.85m
、3m 和3.2m三種
，有學者對蒸壓釜與產品規格產量關系進行了研究并得出結論：若管樁產品以生產?400mm 樁為主，建議選擇直徑3m的釜
；若以生產?500mm樁為主，建議選擇直徑3.2m的釜
；而直徑2.85m的釜，由于其直徑小，空間利用率低
，不建議使用
。
長度方面，建議選用一釜兩車的長度
，一車樁的長度不利于各種長度規格管樁的靈活搭配，而三車樁及以上長度的釜等待時間太長
，釜的利用效率低，因此最佳的長度是選擇兩車樁的長度
，另加上0.5m的樁之間距離，因此選擇長度為29.5m
，直徑為 3.2m的蒸壓釜
。該規格蒸壓釜可容納46條500管樁。按照蒸壓工藝要求
，每釜樁蒸壓時間約為6.5小時，準備時間約1.5小時
，則每條生產線需要配置3條蒸壓釜，共配置6條蒸壓釜。
