；由于采用快速機械插入方式進行連接
，在應用過程中也提高了安裝的速度，經濟效益和社會效益明顯
。
一、產品
本預制圍墻形式為通透式圍墻
，主要包含有橫梁
、立柱和圍欄三個部分，其中橫梁和立柱兩部分采用工廠化預制
。兩者的外觀為中空矩形截面
，其具體尺寸為：橫梁長度為6.4m，立柱高度為1.7m
。橫梁截面尺寸為450mm×500mm
，立柱截面尺寸為400mm×400mm。兩者外觀形式見圖1與圖2
。
預制圍墻立柱的上部有一個柱帽
，生產中主筋通長放置，柱帽與立柱一體成型
，所以牢固穩定
。生產中，立柱的底部與橫梁的上表面的兩端都設置有固定孔
，用于立柱與橫梁的快速連接
。預制圍墻橫梁與立柱參照GB50010《混凝土結構設計規范》設置鋼筋和計算力學性能，具體混凝土等級
、配筋結構及力學性能見表1
。

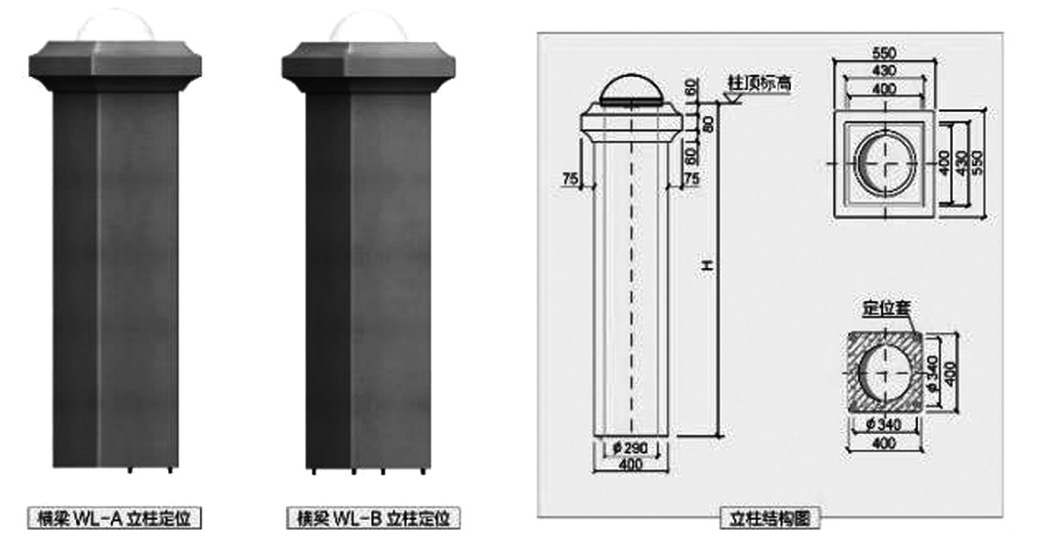

圖1 預制圍墻立柱結構圖

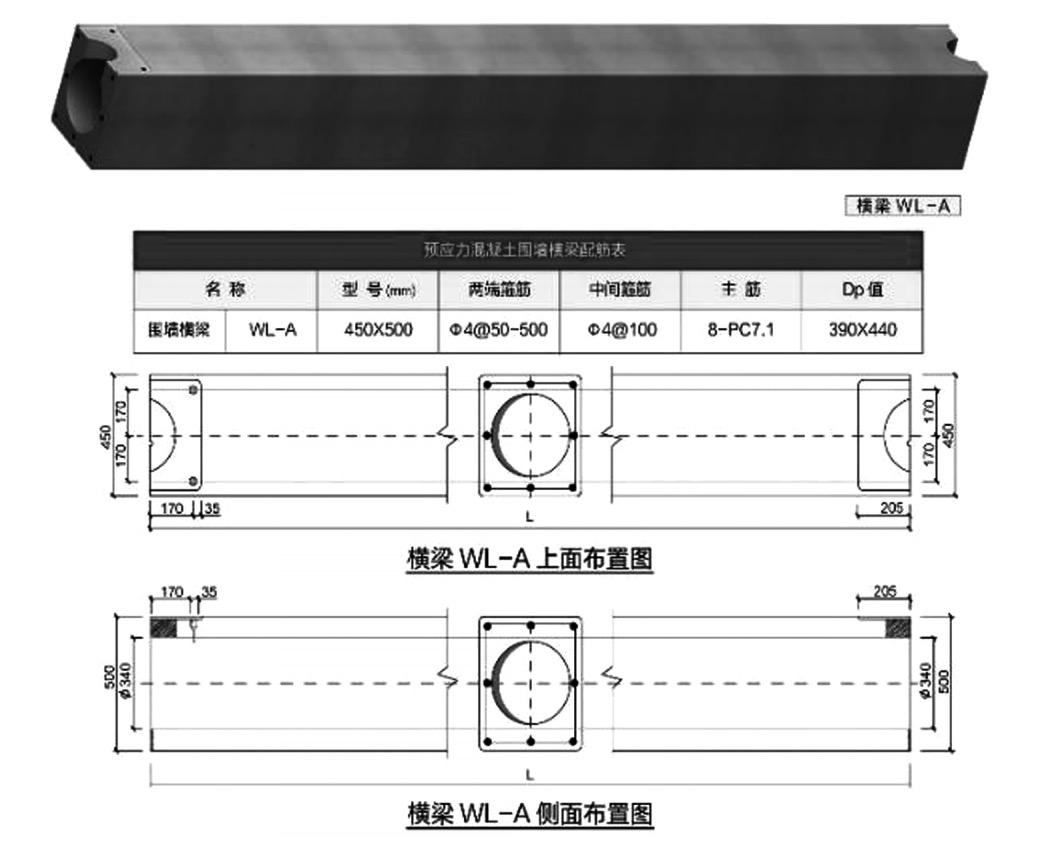

圖2 預制圍墻橫梁結構圖
表1 圍墻構件結構與力學性能
| 構件名稱 | 混凝土強度等級 | 預應力筋 | 螺旋筋 | 開裂彎矩Mcr/KN?m | 抗彎承載力設計值M/KN?m | 抗剪承載力設計值V/KN | 理念重量/KG?m-1 |
立柱
| C50 | 4×?7.1 | ?4@100 | 30 | 42 | 47 | 235 |
| 橫梁 | C50 | 8×?7。1 | ?4@100 | 74 | 82 | 69 | 336 |
二、生產
如圖3和圖4所示
，預制圍墻橫梁與立柱模具是由
空心方樁模具改造而成，其中生產立柱的模具兩端各增加連接生產柱帽的鐵模
。生產過程中采用與管樁產品生產相同的自動布料方式
、張拉工藝、離心成型方式和常壓蒸汽養護工藝
。
離心成型工藝使得預制圍墻的立柱與橫梁表面光滑無缺陷
，并能夠提高混凝土的密實性，從而提高強度
。常壓蒸汽養護加速混凝土中的水泥水化反應
，提高生產效率。立柱與圍墻經過5個小時的蒸汽養護（80℃）
，即可拆模轉運至堆場堆放
，按照工程需求可隨時出廠使用
。
圖3 立柱與橫梁模具裝配圖
圖4 立柱與橫梁產品圖
三、安裝
3.1 連接通過立柱下端和橫梁兩側在生產過程中的預留孔
，預制圍墻的立柱與橫梁的連接方式采用機械插入式快速連接方式
。首先將插桿擰入立柱下端螺絲孔中，將卡件放入橫梁的預留孔中
，吊起立柱
，對齊位置插入即可。連接配件的結構形式見圖5
。

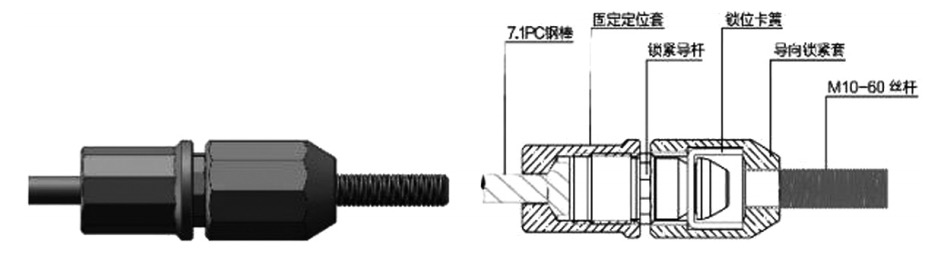

圖5 連接配件結構圖
3.2 安裝預制圍墻的橫梁與立柱采用吊裝方式進行安裝
。如圖6所示，由于橫梁的總量約為2噸
，立柱的重量約為0.5噸
，所以采用一臺鉤機與3個輔助人員即可安裝。

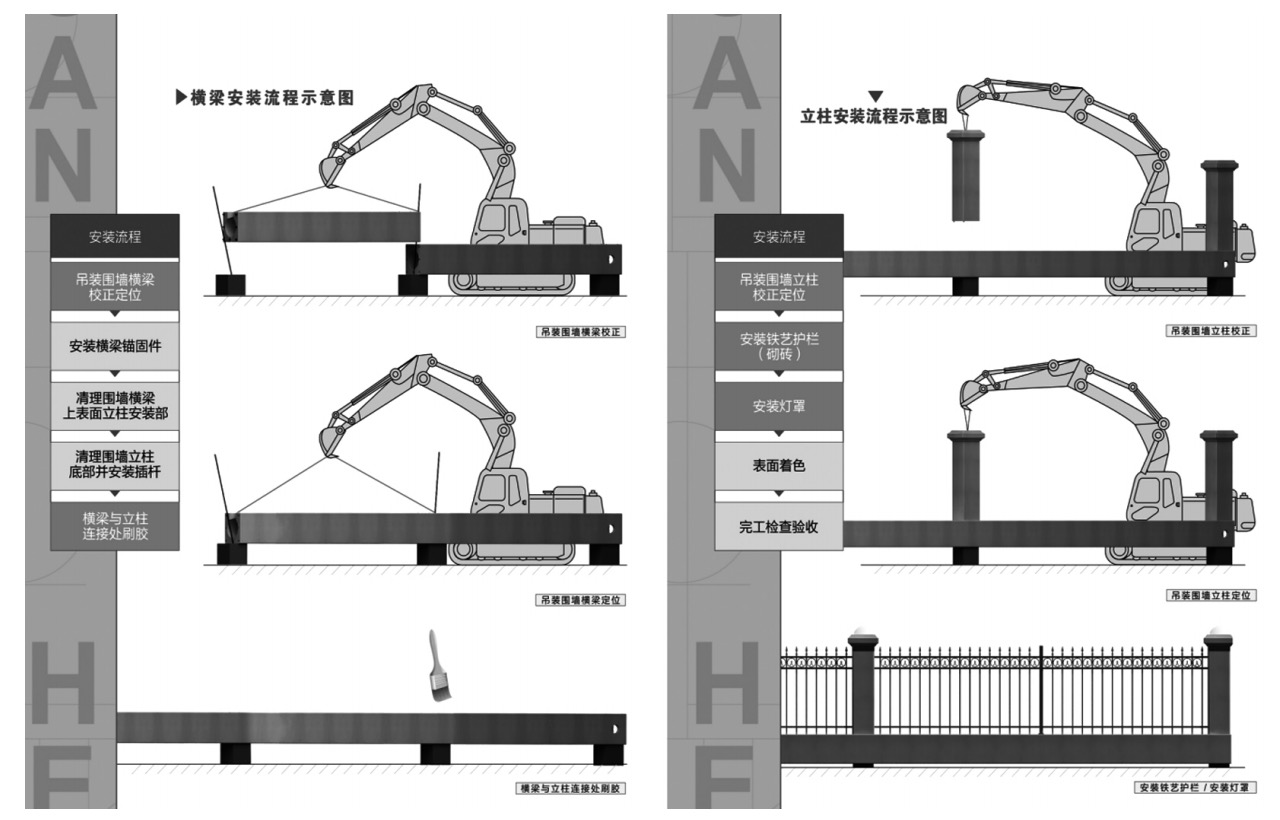

圖6 預制圍墻安裝圖
3.3 承臺
預制圍墻采用獨立承臺基礎
，依據GB50007《建筑地基基礎設計規范》的相關要求
，根據每層土樣深度及對應土樣的抗剪強度指標，選取不同的承載力系數
，計算地基承載力特征值
，再根據預制圍墻的自重，設計承臺基礎的尺寸和深度
。
圖7為廈門市海滄區延奎小學預制圍墻項目的具體安裝圖片
，該項目周長為760延米，承臺提前澆筑完成
。安裝工人3人
，包括一臺吊機手，兩名輔助人員
。由于工人初次進行安裝
，經驗不足，每天鋪設約100延米
。安裝后經過表面涂刷仿石漆和增添鐵藝圍欄
，預制圍墻的整體效果美觀，質量?jī)?yōu)良
。
四、經濟性
4.1 生產效率
預制圍墻采用張拉、離心工藝和蒸汽養護工藝
，生產模具快速周轉
，生產效率高，產品質量可靠。
4.2 施工工期
預制圍墻橫梁和立柱運輸?shù)浆F(xiàn)場即可邊卸貨邊施工
，方便快捷
。正常情況下，一組施工隊3人
，一臺隨車吊
，一臺鉤機，10小時可以完成約200米的組裝
，組裝高效
。

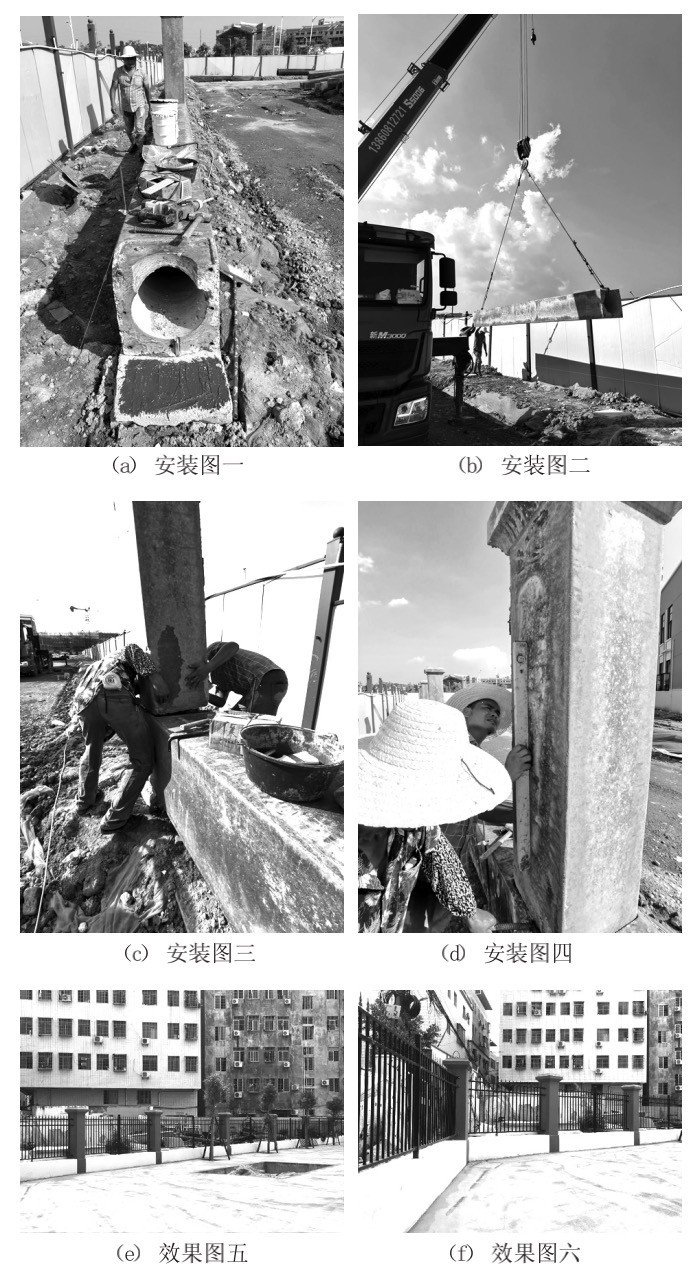

圖7 廈門市海滄區延奎小學圍墻圖片
4.3 節約資源
預制圍墻橫梁和立柱為空心結構，可作為圍墻照明和消防管網及綠化給水管道和電纜的鋪設
，在減少施工開挖的同時，有效的節約土地使用空間
。
4.4 二次找平
預制圍墻的橫梁和立柱一次性成型
，在確保標準尺寸及外觀的同時無需做二次找平粉刷，只需根據要求直接涂刷裝飾漆基坑
。
五、結論
預制圍墻橫梁和立柱采用工廠化預制。由于采用的張拉
、離心和養護工藝與現有管樁生產條件相同
，只需進行模具簡單修改即可使用，生產效率高
。安裝過程中
，工作面小，僅需一臺鉤機和三個輔助工人
，同時采用機械插入式快速連接方式
，安裝速度快，工作強度小
。橫梁與立柱為中空結構
，為預埋管線提供空間。預制圍墻的使用
，在滿足節能環保要求的同時
，也符合國家提高建筑結構預制率的要求，市場應用前景廣闊
