，主梁疲勞強度應予以充分考慮：由于大車運行速度較快，且存在打反向運行的方式來強制停車的惡習
，應嚴格水平向剛度要求：由于兩臺小車的間距是固定值的尺寸
，且吊鉤上懸掛有自動夾具吊梁，兩臺小車不存在意外靠攏的問題
，故小車自重及吊重載荷可以按間隔布置受力的模型計算
。
三、技術創新點
3.1 創新運用鉸接式防晃擺臂
通常，大車運行速度達到110?120m/min
，如
自動夾具吊梁接近管模上方時突然停車
，吊梁會在大車運行方向上前后晃動，使自動夾具難以迅速準確定位
，故需要配置防晃裝置
。防晃裝置采用擺臂形式（見圖2），上端通過雙向（大車運行方向和起升方向）鉸軸與下車架連接在一起
，下端通過銷軸與吊梁上方的連接座聯接
，這種設計既能滿足吊梁迅速準確定位，又能保證上下鉸接點結構的可靠安全
。如果擺臂上端沒有大車運行方向上的鉸接結構
，在大車突然停車時擺臂上端承受由慣性力引起的彎矩，導致擺臂上端的連接焊縫開裂或在焊接應力交變處母材斷裂
。

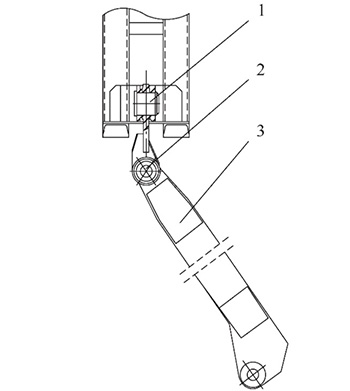

1.鉸軸1 2.鉸軸2 3.上擺臂
圖2 防晃擺臂上端鉸接示意圖
3.2 輪邊制動器的合理運用
由于出廠時會將大車運行機構的制動器放松
，起重機在斷電狀態下就沒有了自動制動停車的能力（譬如大車高速運行時突然遇到停電或斷電，此時由于沒有了大車制動器的作用
，起重機會在慣性作用下直接沖撞車間端部的大車止擋）
，這種意外情況會給安全生產帶來事故隱患。所以
，在設計時必須安裝電動輪邊制動器（常閉式）
，一旦斷電時輪邊制動器就自動夾緊大車車輪。該輪邊制動器作為安全裝置
，而非制動大車運行機構
，輪邊制動器的電氣控制和整機的電源是否斷電相關，與大車運行機構是否動作無關
。一旦發生整機意外斷電或停電情況
，輪邊制動器就會抱住大車車輪，起到安全停車的作用
。
3.3 創新設計管樁生產各工序所需的自動夾具
管樁生產專用起重機的吊鉤下面懸掛自動夾具吊梁
，根據管樁生產的工藝布置，針對各工序吊梁下單獨或組合式安裝有各類自動夾具
。
1）離心
、蒸養工序在工藝布置時，離心
、蒸養工序在同一跨車間內
，在此車間配置卡式自動夾具。管樁長度通常為15m及以下
，采用4只卡式夾具
，吊梁長度為10.5m
，能滿足φ400?φ800mm的各類管樁離心、蒸養所需的吊裝工作

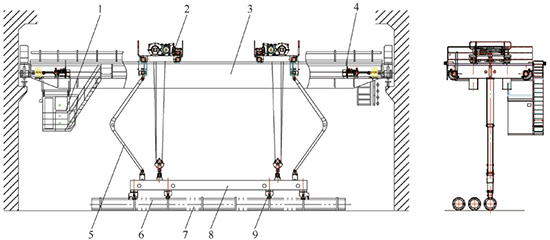

。如圖1所示
，卡式夾具可夾持模具至上蓋模的跑輪處，以便搬運整根模具
、打開上蓋?div id="jfovm50" class="index-wrap">；蚝仙仙仙w模，分別用于將模具吊運至離心機上離心及離心后倒?jié){完成后將模具放入蒸養池里面蒸養
、蒸養后的啟模工序
。
2）啟模、喂料
、合模工序啟模、合模工序需要卡式夾具
；喂料工序需要搬運管樁下底模
，需要抱式夾具。所以
，起重機為滿足這兩種不同夾具的配置要求
，將自動夾具吊梁下方同時布置有卡式+抱式組合式夾具。喂料時還要在下底模中放入鋼筋籠
，故在卡式+抱式組合式夾具基礎上再增加鋼筋籠夾具
，設計成“卡+抱+鋼筋籠的三合一”功能的自動夾具，如圖3所示
。
3）出樁工序在卡式夾具吊運走上模后
，需要采用真空吸盤出樁自動夾具，用真空吸盤將混凝土管樁從下模中吊運出來并且搬運到指定堆放的區域
。真空吸盤出樁自動夾具示意圖見圖4
。
4）自動夾具的設計要點
上述各類自動夾具用于管樁生產的各工序流水線上，真空吸盤出樁自動夾具是通過真空泵帶動6個真空吸盤吸附混凝土管樁表面
，實現管樁從模具的下底模中出樁及搬運
。考慮到各吸盤受力的不均勻性和安全性
，真空吸盤吸力的安全冗余系數以不小于2.5倍為宜
。由于吸盤和管樁表面的結合部在一定使用周期后容易磨損，故建議真空吸盤每隔一個月做一次檢測吸載管樁的超載試驗
，如果吸載試驗的結果不能滿足安全冗余系數2倍的下限
，應及時更換新的吸盤。
其他自動夾具通過空壓機的壓縮空氣帶動氣缸的伸縮動作實現卡或抱的夾持
、打開
?div id="jfovm50" class="index-wrap">？諌簷C(jī)安裝在起重機橋架走臺上，并用彈簧氣管向氣缸供氣
。氣缸和控制氣缸動作的電子閥一般均安裝在吊梁箱體內
。卡點或抱式設計自帶自鎖功能（一般采用力學原理的自鎖
，夾具夾持的垂直載荷越大
，夾具的水平向閉合力就越大），當起吊模具離地后無論是遇見突然斷電
、斷氣
、漏氣還是撞擊障礙物、誤操作都不會在放下模具之前意外打開
，安全可靠并且效率高
。壓縮空氣綠色環保無污染，維修保養方便
。

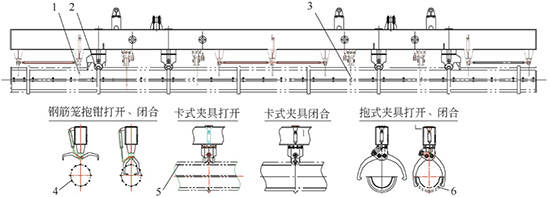

1.鋼筋籠夾具 2.卡式夾具 3.抱式夾具 4.鋼筋籠 5.模具上蓋模 6.模具下底模
圖3 卡+抱+鋼筋籠三合一夾具示意圖

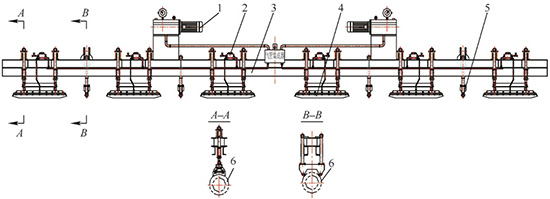

1.電力真空泵 2.真空吸盤終端氣閥及控制集成 3.吊梁 4.真空吸盤總成 5.導向輪裝置 6.混凝土管樁
圖4 真空吸盤出樁夾具示意圖
四、使用效果
通常的管樁生產采用雙跨車間循環流水線作為一條管樁自動生產線布置，離心
、蒸養車間配置兩臺卡式自動夾具管樁生產專用起重機
，啟模出樁、喂料合模車間配置2臺“卡+抱+鋼筋籠”三用自動夾具管樁生產專用起重機和一臺真空吸盤出樁起重機
。上述一條自動流水線可實現年產600?800km的混凝土管樁產量
，自動化程度很高，勞動力配置很少
，且安全性比傳統生產工藝時顯著提高
