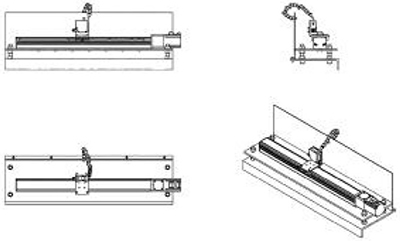

圖4 檢測系統設計視圖

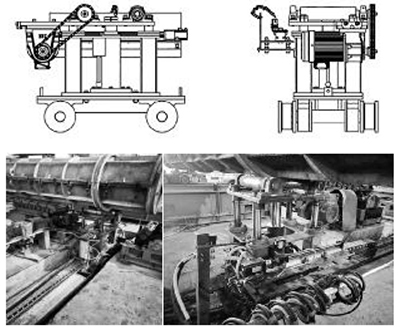

此裝置及控制系統包括，安裝于多輛小車上的多個的模具校正裝置
，模具放置于多個模具校正裝置上進行工作(如圖5)。

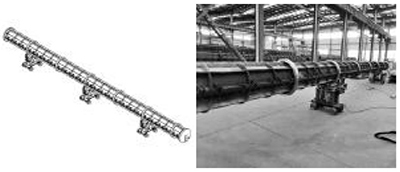

圖5 實際使用實例
采用上述方案后
，當模具轉運至此工序時
，此裝置及自動控制系統在升降小車上設置檢測機構
，可以實時檢測放置在小車上的模具的合口與水平面的傾斜角度，并將檢測的小車狀態反饋給驅動機構
，由驅動機構根據檢測結果進行正反轉運動或者停止
，當檢測到傾斜角度不等于零時
，即由驅動機構帶動模具轉動
，使模具合口與水平面的夾角為零
，從而有效防止了模具在其合口與水平面呈傾斜狀態下模具螺栓易落下的問題，省去了工人重復扶模具螺栓，降低勞動強度
，同時自動起吊轉運時定位準確，方便檢測抓取
，提高了工作效率
，此機構整體結構設計簡單
，使用方便。
三、結語
混凝土管樁傳統生產工藝比較成熟
，屬于勞動密集型，高強度生產模式
，隨著社會的發展，勞動結構的變化
，此種生產模式的生產成本在逐漸增加，另外此種結構的勞動力也越來越缺乏
，所以，作為混凝土管樁生產企業要生存，生產工藝的改進、生產模式的升級刻不容緩，生產工藝的改進和升級自動化的設備是必不可少
，自動化設備的應用相對目前的生產工藝和生產模式
，對傳統的生產線本身設備的改進和增加輔助機構調整和提升生產線整體精度勢在必行
，模具轉運作為生產過程最為重要的環節
，對模具校正裝置和整體控制系統的研究開發也是大勢所趨。
模具校正裝置及系統的研究
，對于混凝土預應力管樁生產過程整體的生產工藝、員工的勞動強度
，生產效率有較大影響；對實現生產工藝自動化
、單工序自動化設備的安裝提供條件，為整體工藝自動化的改進和提升奠定基礎
