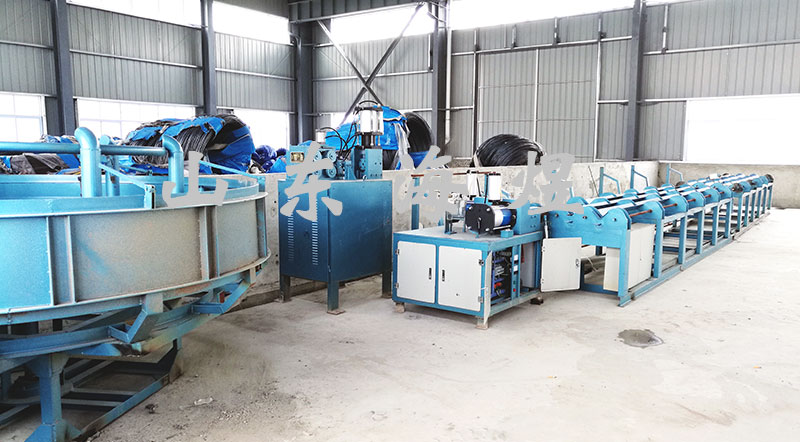

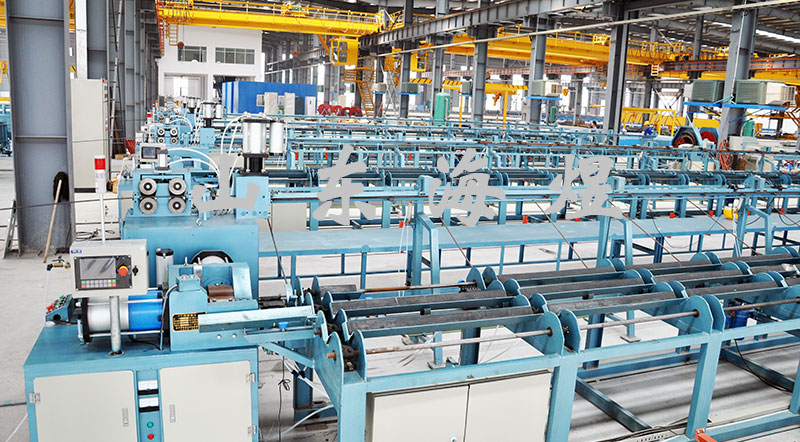

GQ2-14高強鋼筋定長切斷機應用氣動隨動切斷、液壓馬達送料技術
，在保證定長精度的條件下，大大提高了送料速度，有效的解決了液壓站溫度高的問題。合理的設計，使得該機型功能全面、效率高、能耗低、工作可靠，并且操作非常簡單，是生產預應力水泥制品理想的設備。全自動高強鋼筋定長切斷機具有以下性能特點：剪切采用氣動增壓缸
，動作迅速
，系統簡潔
；氣動系統加裝儲氣罐
，確保氣壓穩定可靠
；電氣由PLC
、變頻器控制
，操作方便
，維護簡便
，節能減耗；采用進口品牌PLC
、變頻器，確保無故障運行
；
增壓缸
、氣缸
、電磁氣閥采用國內名牌
，工作性能好
；工作時送筋速度由變頻器自動控制
，前段快速送筋
，后段自動慢速
，確保切斷精度
，切斷鋼筋后送筋速度自動恢復高速
；重新設計的料架裝置更簡潔可靠，安裝方便
。
料架槽軌內安裝軸承
，保證鋼棒的送行穩定
；最新設計的切刀裝置
，切刀不易損壞
，更換切刀快速
，維護方便
；帶產量計數器
，可預置根數
，切滿根數扣自動停機。
通過觸摸屏的操作界面
，可以方便地設置和顯示本控制系統的運行參數
，如根據切斷長度需要調整在切斷過程中各電磁閥的得電時間
、設定初始要完成的切斷任務量
，還可以顯示牽引運行速度
、現已完成的切斷數量等
，顯示畫面清晰
，所有操作界面和提示信息清晰明確
，操作過程一目了然
。觸摸屏的設計包括創建畫面和信息
，并將它們和PLC程序相配合
，根據系統功能要求
，設計了控制頁面
、參數設置
、顯示頁面等界面
，運行顯示畫面可實時顯示當前設定的完成量
、已切斷數量、切斷長度及現運行速度等信息
。
| 序號 | 項目 | 主要技術數據 | 備注 |
| 1 | 剪切鋼筋直徑 | ≤14mm |
|
| 2 | 切斷鋼筋長度 | 1000?15000mm |
|
| 3 | 切斷誤差 | ≤L/5000 |
|
| 4 | 送絲線速度 | 40m/min |
|
| 5 | 送絲電機功率 | Y100L1-4 2.2KW |
|
| 6 | 整機重量 | 1800KG |
|
| 7 | 外形尺寸 | 18300×800×2220mm |
|
| 8 | 切斷模式 | 氣動增壓切斷 |
|
