管樁泵送布料設備
管樁泵送布料設備由管樁泵、計量平車與控制部分組成
，是自動化管樁生產線的核心部分；管樁自動泵送系統可實時接收鋼模內混凝土實際重量
，從而控制計量平車的行走速度，使布料更均勻
。
- 品牌： 海煜

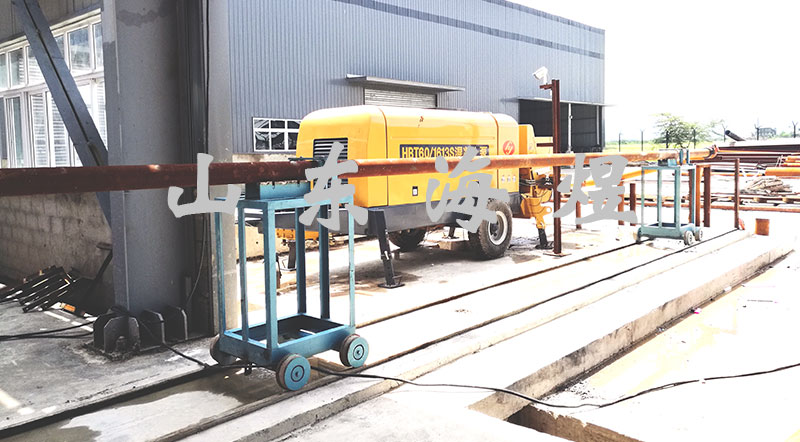

- 型號： HBT60/1613S
- 外形尺寸： 6230×2210×2050mm
- 整機重量： 8000KG

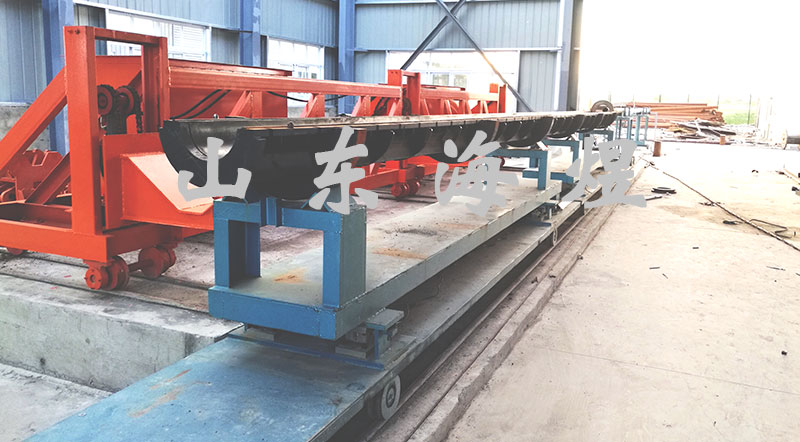

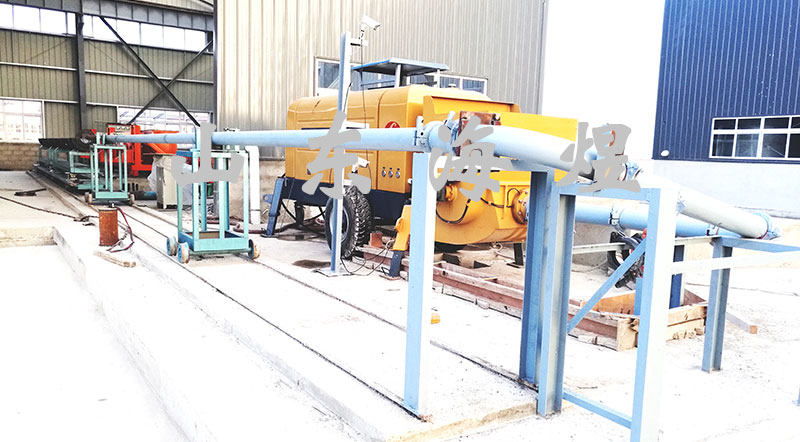

管樁泵送布料設備是由管樁泵
、泵管、操作臺
、可編程控制器
、觸摸屏
、稱重系統
、編碼器、計量平車
、計量平車驅動機構等組成。該設備可根據管樁模具內混凝土的泵送量
、泵送位置及泵送布料設備泵送能力的大小，通過程序控制計量平車的運行速度
，保證模具內的混凝土是均勻分布的，總重量是準確的。這個系統是否精確，完全決定預制樁的混凝土壁厚是否能控制在國標規定的范圍內。
對于管樁泵結構的選型主要有兩種：1?采用“S”閥技術
、2?采用閘板閥技術
。我司除可配套“三一重工”和“中聯重科”生產的管樁泵外
，還可根據客戶要求選擇我司OEM的管樁泵產品。
采用管樁泵送布料設備泵送混凝土到模具內需要解決兩個問題
，一是混凝土在模具內的堆積必須是均勻的
；二是注入模具內混凝土的重量必須準確
。為達到此目的，還需混凝土料計量控制系統
。
采用混凝土泵送技術制作預制樁時，混凝土是通過管樁混凝土泵送設備被注入到模具內
，并可以達到以下效果
。
(1)車間布料工作區只需三人
，大大減少了員工數量
。
(2)采用泵送布料，混凝土不會落到車間地面
，車間干凈衛生，不易產生粉塵
。
(3)預制樁不再出現合縫漏漿的質量問題。
(4)預制樁樁頭裙板幾乎不出現裙板凹陷的質量問題，裙邊干凈
。(5)空模合模時，合模螺栓所需的力矩最小
，因此，合模栓的使用壽命得到提高；同時上、下模的跑輪貼合緊密，離心時模具產生跳動小。因此，不但噪音得到一定程度的控制，而且也延長了模具的跑輪、離心機托輪的使用壽命。| 序號 | 管樁泵 | 稱重平車 | ||
| 1 | 型號 | HBT60/1613S | 稱重傳感器 | KM01C/D×8只 |
| 2 | 最大理論輸送量 | 65m3/h | 速度 | 0-30m/min可調 |
| 3 | 最大理論輸送壓力 | 13.5MPa | 軌距 | 765mm |
| 4 | 分配閥型式 | S閥 | 電機功率 | BWD4-35-7.5KW |
| 5 | 混凝土缸缸徑×行程 | 200×1600mm | 驅動方式 | 16A雙排鏈條正反拖動 |
| 6 | 料斗容積 | 0.65m3 | 重量信號傳輸 | 無線發射接收 |
| 7 | 出料口直徑 | 180mm | 電壓 | 380V 50Hz |
| 8 | 上料高度 | 1350mm | 泵管材質 | 猛管 |
| 9 | 電機型號 | Y2-280M-4 | 外形尺寸 | 16.7×1×1.2m |
| 10 | 電機功率 | 90KW | ||
| 11 | 電壓 | 380V 50Hz | ||
| 12 | 外形尺寸 | 6230×2210×2050mm | ||
主機部分打捆裸裝，配件與電控距木箱包裝
