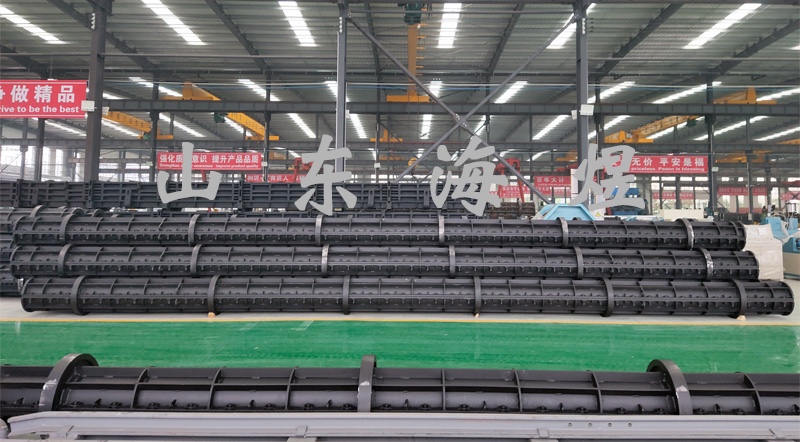

光伏樁模具是我司在管樁模具的基礎上優化改進而成
，廣泛應用于生產直徑300mm，長度3-10m的光伏樁
，產品強度高，不易變型
，外觀質量好
，并且可用一根模具同時生產兩根制品
。
光伏樁模具為整體式鋼模
，結構堅固
，抗張拉力強度大
，可實現一模多用，采用加厚筋板
、法蘭，連接穩固
，張拉力強，整體縱筋
，穩固性好
，管體不易變形
，整體式吊環
，安全可靠
，加厚跑輪
，提高了產品質量，延長了使用壽命
。
光伏樁模具為兩半式結構，直徑一般為300mm
，長度以3-10m居多。模具生產時須先用壓型機把厚度10mm的鋼板壓成符合制品外形尺寸的要求
，再借助法蘭
、環筋
、縱筋加固筒體
，使模具能夠承受離心過程中各種作用力
，最后把模具跑輪用車床整體通車
，出廠檢驗
，合格后即為模具成品
。
我司的光伏樁模具還具有以下特點：
一、筒體根據客戶訂購型號定尺下料
，筒體最大長度為6m，筒體焊縫少
，減輕了焊接變型的影響及人工對接的誤差；材質可選擇Q235B或Q345B
。
二
、跑輪材質采用30Mn
，耐磨性能好
。
三
、模具采用段焊工藝
，焊接工藝為二氧化碳保護焊，氣體使用混合氣
，焊機采用松下焊機，焊點美觀
，無焊渣。
四
、引進18m超長車床
，14.4m以下鋼模整體車加工
，提高了鋼模的同心度
。
五
、可根據客戶要求配置筋板與法蘭的規格尺寸
，可選12×63mm或20×63mm等尺寸
。
六
、鋼模接口板從以前的龍門刨加工工藝改銑床加工工藝
，提高了生產效率及質量的穩定性
。
| 規格 | 筒體板 | 企口板 | 縱向筋板 | 環向筋板 | 跑輪 | 端面法蘭 |
| 直徑 | 寬度 | 厚度 | 厚度 | 直徑 |
ZM300
| δ9.75mm | δ27×63mm | δ20×63×2根 | δ12×63mm | ?610mm | 83mm | δ40mm | δ30mm | ?460mm |
| 12×63×4根 |
