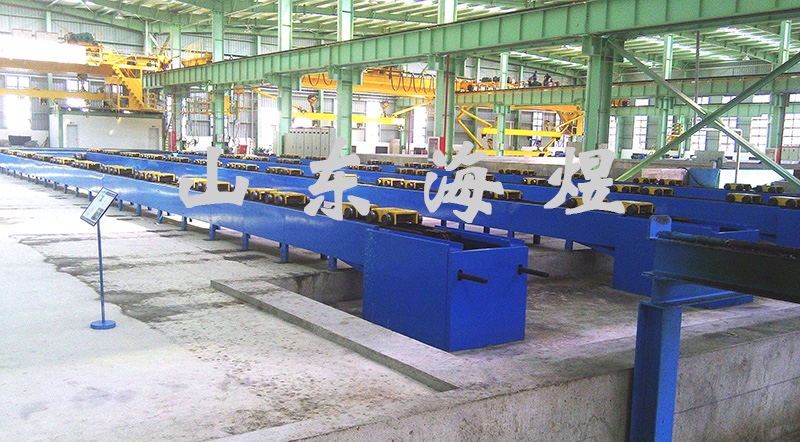

管樁鏈條機
管樁鏈條機可以實現聯機控制
，該系統是跟生產線的其它設備聯合PLC進行控制的。具體靠裝在各設備上的光電開關、距離接近開關，來感應樁和模具的位置在哪個設備中，把信號發給PLC，再執行下一個動作，把鋼模送到下一個環節，循環控制。
- 品牌： 海煜
- 型號： #
- 外形尺寸： 40000×15700×700mm
- 整機重量： 7000KG
管樁鏈條機主機架通常采用型鋼焊接而成

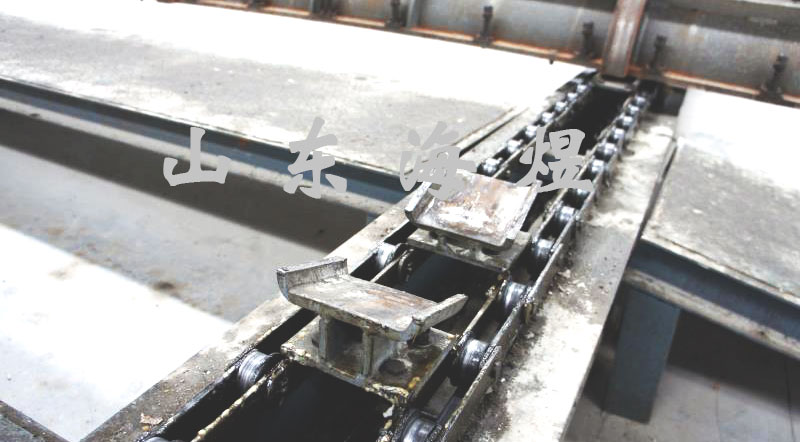

。管樁鏈條機以鏈條作為主要工作部件，鏈條是承載主體，而鏈條是柔性結構件，因而承載部分的鏈條一定要用支承軌道對其支承
，以使鏈條作為剛性結構承載；當結構上有下垂鏈條松邊時
，由于鏈條自重較大
，為了減小松邊張力，提高鏈條使用壽命和減小驅動裝置的動力容量
，同時為避免運行過程中鏈條與機架發生干涉
，松邊也一定要設計支承軌道；支承軌道常選用有一定強度的耐磨減磨材料
。由于鏈條傳動有多邊形效應
，當結構上需逐級采用鏈條傳動時（如動力滾道線），級與級間的鏈輪齒數應相同
，使它們間的傳動比為1
，以免出現爬行現象。當設備是由兩臺結構形式大致相同的設備組合而成時
，兩設備應各自采用驅動裝置驅動
，不要將兩設備用一臺驅動裝置驅動，以免因鏈條的多邊形效應
，使設備運行出現明顯的爬行現象
。為了滿足不同的生產節拍，輸送設備的運行方式可設計成同步式和非同步式
。所謂同步式是指鏈條機在一定的速度范圍內
，以某一速度按固定的節拍運行；而非同步式是指鏈條機上的工件可按工位要求
，在輸送線上實現截停
、復位。當輸送方式為非同步式時，截停裝置及截停后的放行裝置的結構形式多樣
，可以是純機械的
，也可以是氣或液與電器聯動，無論采用何種結構形式
，設計要合理
、可靠、能滿足產品裝配工藝的要求
，它是鏈條機設計的難點
，是核心技術。
管樁鏈條機均采用鏈條作為承載主體
，由于鏈條的允許長度誤差較大
，在使用過程中因鏈條磨損也會使鏈條節距伸長。因此
，鏈條機一定要設計張緊裝置
。張緊裝置的張緊行程與工作鏈條節距及輸送線長度有關，張緊量的設計原則是能滿足鏈長允差及允許鏈條摩損伸長兩節鏈長長度
，以保證鏈條磨損增長后拆除兩節鏈條
，鏈條機能正常工作，以增長它的使用壽命
。
鏈條規格的選取
，對精密滾子鏈而言，國家標準規定了功率曲線
，設計時可查閱機械設計手冊，根據運行速度和鏈條傳遞功率按功率曲線選取鏈條規格
。其它形式的鏈條規格選取現階段還是按經驗比擬法?div id="jpandex" class="focus-wrap mb20 cf">，F(xiàn)在一般的選取原則是，鏈條的破斷負荷為鏈條計算使用負荷的5?7倍
，對懸掛鏈條而言
，鏈條的破斷負荷為鏈條計算使用負荷的7?10倍。
在電器控制方面
，工作較簡單的同步式鏈條機
，通常采用常規電器控制，其控制內容主要有速度調整
、驅動保護
、過載保護和限位保護。非同步式鏈條機一般由PLC進行過程控制
，當含有系統編組
、認址、傳輸
