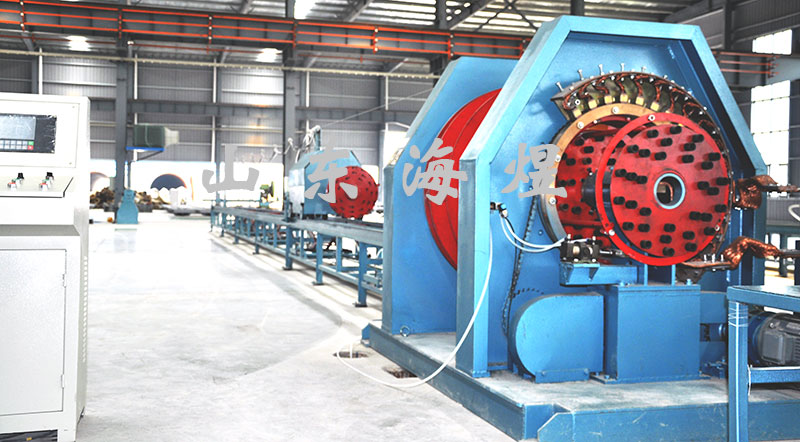

管樁滾焊機是水泥制品行業的專用機械設備
。目前
，我國在生產實際中使用的滾焊機分為以下兩種：
一是采用單片機控制，這種滾焊機可實現自動化生產
，提高了生產效率
，可滿足多品種、多規格的產品需求
。但是在保證螺距精度中仍然靠手工或機械傳動調節
，電動機采用電磁調速，存在螺距誤差大
、滾焊速度和螺距無法隨意調節
，焊點無法跟蹤等問題。
二是采用PLC和交流電機變頻調速技術
，這種滾焊機可實現了自動加工
，進一步提高了滾焊機自動化控制水平。系統根據預設定的螺距長度自動完成加工運算和焊接控制
，料盤與小車的運行由PLC控制軟件自動識別計算而相互匹配
。料盤轉速人為變化時，小車行走的速度將跟隨變化
，保證加工的螺距長度不變
，為防止誤操作，在運行過程中
，工藝參數的改變無效
，只有在停機狀態下修改有效。
采用PLC和交流電機變頻調速技術的滾焊機還具有以下優點：
一
、自動程度高
，滾焊機電控部分采用了變頻器+PLC+人機界面，降低了對操作工人熟練程度的要求
。由于采用了PLC
，自動化程度大大提高，電氣元件減少了許多，減少了故障率
，提高了設備運行的可靠性
。主要體現在以下幾個方面：
1. 實現了骨架長度尺寸的程度預設，并可直接調用
。
2. 自動焊接時，調節主機轉速
，牽拉速度隨之變化
，以保證環筋間距。
3. 所有電機控制為變頻調速
，出現故障人機界面直接提示故障部位
，人機界面中存有設備的操作說明書，操作者和維修者更容易使用設備和維護設備
。
二
、焊接速度從根本上得到提高，由于采用次級整流作為焊接電源
，由于電流不過零點
，次級無感抗等諸多優勢，焊接速度和交流電源相比有較大幅度的提高
，同時焊接質量也有明顯改善
，主要體會有：
1. 采用次級整流時，由于是直流供電
，不像交流電源每個周波都要通過零點
，焊接區域升溫快，同時避免了交流電流幅值下降時冷卻造成的熱量損失
，提高了熱效率
，又能減少交流電幅值上升時電流過大而造成的飛濺。
2. 采用直流供電
，消除了交流電流每個周波電流通過零點的影響
，電流密度可大幅度提高，為提高焊接速度提供了能量方面的可靠保證
。
3. 直流電源使焊接變壓器的容量可以較大幅度的減少
，這是由于電流與磁場無相位差，也無集膚效應
，同樣大小的電流
，采用直流時，焊點電流密度高
，電流更集中的通過焊接中心部
，因此同樣條件下，所需電流比交流電源低25?30%，焊點強度會更高
，更加省電
。
| 序號 | 項目 | 參數 |
| 1 | 焊接鋼筋骨架長度 | 10?15m |
| 2 | 縱筋根數 | 8-24根 |
| 3 | 環筋直徑 | 3.2?6mm |
| 4 | 籠體直徑 | 0?100mm |
| 5 | 焊接線速度 | MAX3000mm/min |
| 6 | 驅動功率 | 8.4KW |
| 7 | 焊接功率 | 200KVA |
| 8 | 主機轉速 | 0~64轉/分 |
9
| 焊接方式 | 電阻焊 |
| 10 | 控制方式 | 自動控制 |
| 11 | 焊接材質 | 含碳量小于0.20%的任何鋼筋 |
| 12 | 焊點強度損失 | ≤5% |
| 13 | 焊點處拉力或剪力 | ≥200KG |
14
| 焊變壓器冷卻方式 | 風冷/自冷 |
| 15 | 環境溫度 | -5℃?+35℃ |
| 16 | 相對濕度 | <85% |
| 17 | 電器品牌 | 國產或根據客戶需求 |
| 18 | 工作電源 | 380V±5% 50Hz |
